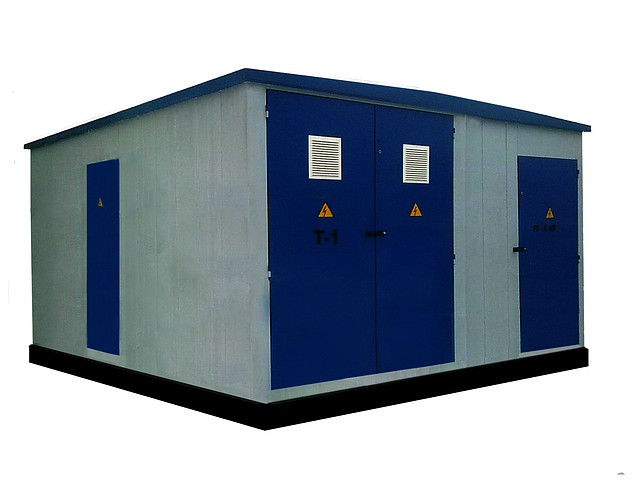

2КТПГ 2500-10(6)/0,4кВ городская трансформаторная подстанция

 2КТПГ 2500-10(6)/0,4кВ городская трансформаторная подстанция, фото 2

Цену уточняйте

Под заказ, 35 дней
  • +7 показать номер +7 (701) 520-33-30
  • Адрес и контакты
    • Телефон:
      +7 (701) 520-33-30
    • Контактное лицо:
      Евгений
    • Адрес:
      ул. Жилстроевская, 2, Караганда, Карагандинская область, Казахстан
    • Email:
      info@wec.kz
2КТПГ 2500-10(6)/0,4кВ городская трансформаторная подстанция
2КТПГ 2500-10(6)/0,4кВ городская трансформаторная подстанция
Под заказ, 35 дней
  • +7 показать номер +7 (701) 520-33-30



Комплектная трансформаторная подстанция 2КТПГ 2500-10(6)/0,4 городского типа

Комплектная трансформаторная подстанция городского типа 2КТПГ 25-2500/10(6)/0,4 - двухтрансформаторная подстанция тупикового/проходного типа, которая служит для приема, преобразования и распределения электроэнергии трехфазного переменного тока промышленной частоты 50Гц напряжением 6 или 10кВ в электроэнергию напряжением 0,4кВ. Применяются для электроснабжения жилых и общественных объектов, а также промышленных предприятий.



Схема условного обозначения 2КТПГ

Общая характеристика 2КТПГ

Мощность силового трансформатора, кВА 2x2500
Номинальное напряжение стороны ВН, кВ 6/10
Номинальное напряжение стороны НН, кВ 0,4
Схема подключения к сети Тупиковая (Т) / Проходная (П)
Высоковольтный вод Воздушный (В) / Кабельный (К)
Низковольтный вывод Воздушный (В) / Кабельный (К)



Основное комплектующее оборудование подстанции 2КТПГ устанавливается внутри корпуса, который представляет собой блочно-модульное здание из профилированного металла или из «сэндвич-панелей» (утепленный вариант подстанции), разделенного на три отсека. В первом отсеке размещается распределительные устройства высокого напряжения (РУВН), во втором – силовые трансформаторы, в третьем – распределительные устройства низкого напряжения (РУНН).

Подстанции 2КТПГ снабжаются как масляными, так и сухими силовыми трансформаторами.

Вводы и выводы подстанции 2КТПГ могут быть изготовлены и воздушными и кабельными

Сторона высокого напряжения ВН имеет два ввода и снабжена высоковольтными камерами КСО с выключателями нагрузки типа ВНА или с вакуумными выключателями 6 или 10кВ.

Сторона низкого напряжения НН комплектуется распределительными шкафами типа ЩО70, ШНН или др. На вводах распределительного устройства стороны низкого напряжения РУНН устанавливаются рубильники или автоматы. На отходящих фидерах (линиях) низковольтные автоматы или блоки рубильник-предохранитель.

Комплектные трансформаторные подстанции 2КТПГ городского типа комплектуются по опросным листам, которые согласуются с заказчиком




  скачать_опросный лист для заказа КТП





По всем возникшим вопросам обращайтесь по телефону:



8 (7212) 41-17-55

8 (701) 520-33-30





Почему выбирают нас?



Гарантия качества и надежности поставляемой продукции



Квалифицированные специалисты



Гарантия соблюдения сроков выполнения заказа



Выгодные цены за счет собственного производства

Характеристики
Основные
Производитель   WEC.kz
Страна производитель Казахстан
Количество трансформаторов в станции 2
Тип трансформатора Понижающий
Количество фаз 3
Мощность трансформатора 2500.0 (кВА)
Номинальное напряжение на стороне высшего напряжения 10.0 (кВ)
Номинальное напряжение на стороне низшего напряжения 0.4 (кВ)
Частота тока   50 (Гц)
Вывод на стороне низкого напряжения Воздушный/Кабельный
Род установки Открытый воздуха
Тип трансформаторной подстанции по мобильности Стационарная
Дополнительные характеристики
Буквенное обозначение изделия: 2КТПГ
Мощность силового трансформатора: 2500кВА
Класс напряжения трансформатора: 6, 10кВ
Номинальное напряжение на стороне НН: 0,4кВ
