КТПГ 1600-10(6)/0,4 городская трансформаторная подстанция
Комплектная трансформаторная подстанция городская КТПГ 1600-10(6)/0,4
Комплектная трансформаторная подстанция городского типа КТПГ 10(6)/0,4, мощностью от 25 до 2500кВА - подстанция проходного или тупикового типа, которая служит для приема, преобразования и распределения электроэнергии трехфазного переменного тока промышленной частоты 50Гц напряжением 6 или 10кВ в электроэнергию напряжением 0,4кВ. Применяются для электроснабжения жилых и общественных объектов, а также небольших промышленных предприятий.

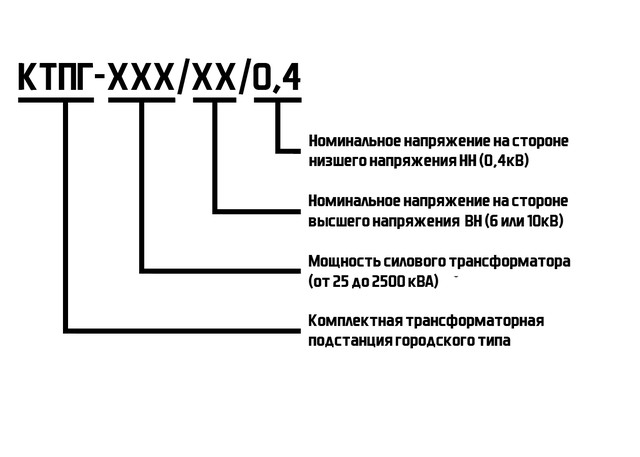

Схема условного обозначения КТПГ
Мощность силового трансформатора, кВА | 1600 |
Номинальное напряжение стороны ВН, кВ | 6 или 10 |
Номинальное напряжение стороны НН, кВ | 0,4 |
Схема подключения к сети | Тупиковая (Т) / Проходная (П) |
Высоковольтный вод | Воздушный (В) / Кабельный (К) |
Низковольтный вывод | Воздушный (В) / Кабельный (К) |
В подстанциях КТПГ все системы защищены от внешнего воздействия окружающей среды, а также от несанкционированного проникновения посторонних.
Основное комплектующее оборудование подстанции КТПГ устанавливается внутри корпуса, который представляет собой сборно-сварную металлоконструкцию из профилированного металла или из «сэндвич-панелей» (утепленный вариант подстанции), разделенного на три отсека. В первом отсеке размещается распределительные устройства высокого напряжения (РУВН), во втором – силовой трансформатор, в третьем – распределительные устройства низкого напряжения (РУНН).
Подстанции КТПГ снабжаются как масляными, так и сухими силовыми трансформаторами.
По типу обслуживания КТПГ могут быть с коридорами обслуживания или без.
КТПГ выпускаются с воздушным или кабельным вводом.
Сторона высокого напряжения ВН снабжена высоковольтными камерами КСО с выключателями нагрузки типа ВНА или с вакуумными выключателями 6 или 10кВ.
Сторона низкого напряжения НН комплектуется распределительными шкафами типа ЩО70, ШНН или др. На вводе распределительного устройства стороны низкого напряжения РУНН устанавливается рубильник или автомат. На отходящих фидерах (линиях) низковольтные автоматы или блоки рубильник-предохранитель.
Вывод кабельный или воздушный. В случае с воздушным выводом комплект поставки КТПГ дополняется траверсой с изоляторами и разрядниками.
По требованию заказчика комплект КТПГ дополняется:
- счетчиком электроэнергии любой модификации.
- фидером уличного освещения с устройством ручного (автоматического) включения и отключения
- разъединителем РЛНД с приводом ПРНЗ (устанавливается на ближайшей опоре для подключения КТПГ к ЛЭП)
