КТП 160-10(6)/0,4 сельская трансформаторная подстанция

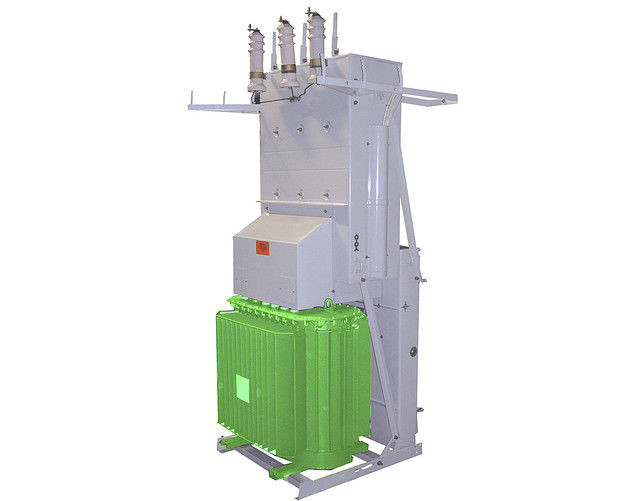

Комплектная трансформаторная подстанция сельского типа КТП 160-10(6)/0,4
Комплектные трансформаторные подстанции КТП сельского типа служат для приема электрической энергии трехфазного переменного тока частоты 50Гц, напряжением 6 или 10кВ, преобразования её в электроэнергию напряжением 0,4кВ (400В) и снабжения потребителей в районах с умеренным климатом (от -45oС до +40oС) с 3-й категорией надежности электроснабжения.
Схема условного обозначения
Общая характеристика КТП
Мощность силового трансформатора, кВА | 160 |
Номинальное напряжение стороны ВН, кВ | 6/10 |
Номинальное напряжение стороны НН, кВ | 0,4 |
Схема подключения к сети | Тупиковая (Т) |
Высоковольтный вод | Воздушный |
Низковольтный вывод | Воздушный / Кабельный |
Габаритные размеры, мм | 1500x1800x2780 (LxBxH) |
По требованию заказчика базовая комплектация КТП дополняется:
-
счетчиком электро-энергии любой модификации.
-
фидером уличного освещения с устройством ручного (автоматического) включения и отключения
-
разъединителем РЛНД с приводом ПРНЗ (устанавливается на ближайшей опоре для подключения КТП к ЛЭП)
Типовая электрическая однолинейная схема подстанции КТП сельского типа
скачать опросной лист для заказа КТП
По всем возникшим вопросам обращайтесь по телефону:
8 (7212) 41-17-55
8 (701) 520-33-30
Почему выбирают нас?
Гарантия качества и надежности поставляемой продукции
Квалифицированные специалисты
Гарантия соблюдения сроков выполнения заказа
Выгодные цены за счет собственного производства
Характеристики
Основные | |
---|---|
Мощность трансформатора | 160 кВА |
Конструкция трансформаторной подстанции | Мачтовая |
Страна производитель | Казахстан |
Производитель | WEC.kz |
Количество трансформаторов в станции | 1 |
Количество фаз | 3 |
Тип трансформатора | Понижающий |
Пользовательские характеристики | |
Мощность силового трансформатора: | 25, 40, 63, 100, 160, 250кВ |
Класс напряжения трансформатора: | 6, 10кВ |
Номинальное напряжение на стороне НН: | 0,4кВ |
Буквенное обозначение изделия: | КТП |
Информация для заказа
- Цена: Цену уточняйте
