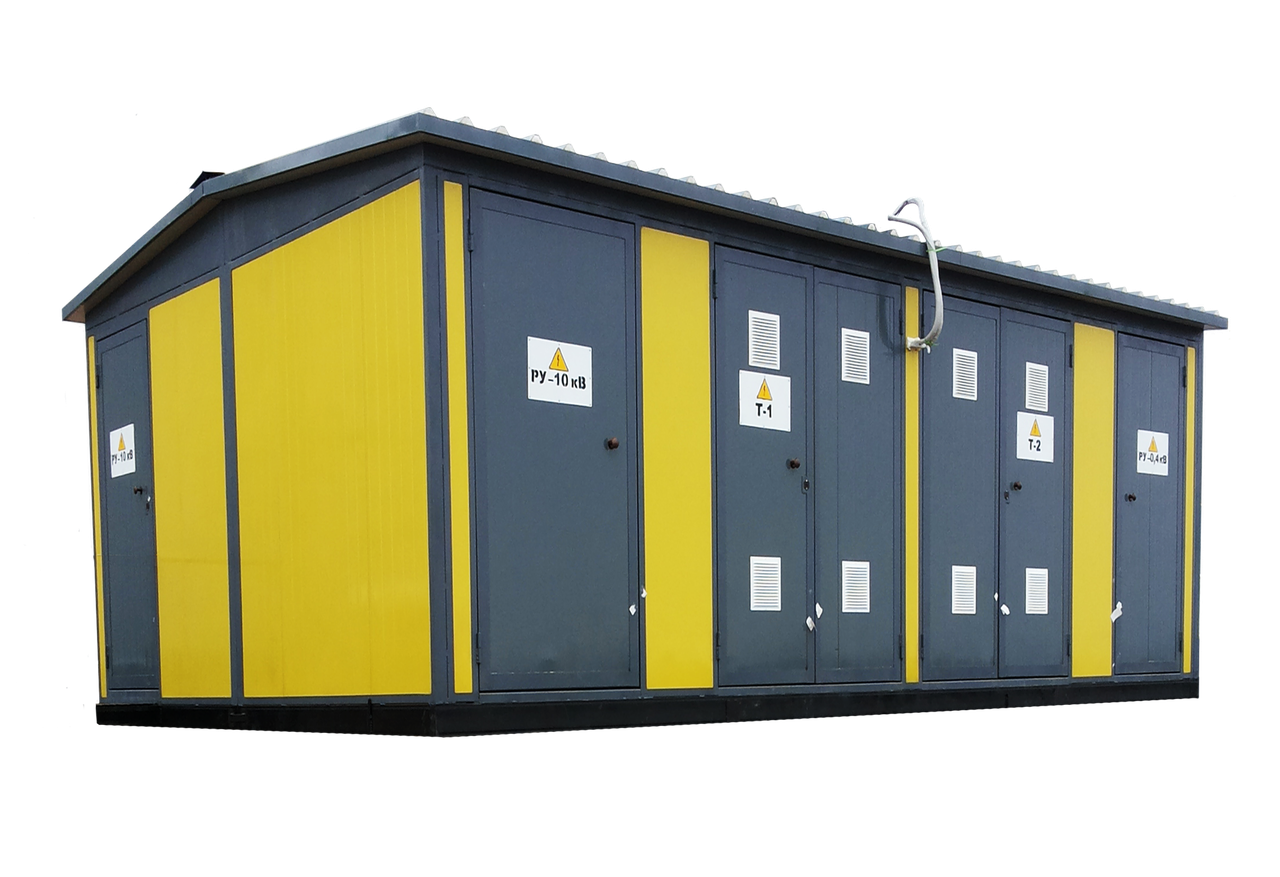

2КТПуМБ 2500-10(6)/0,4кВ утепленная модульно-блочная трансформаторная подстанция
Комплектная трансформаторная подстанция 2КТПуМБ 2500-10(6)/0,4кВ утепленная модульно-блочная
Комплектные трансформаторные подстанции 2КТПуМБ утепленные модульно-блочного исполнения на напряжение 6, 10кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц при номинальном напряжении 0,4кВ.
В зависимости от комплектации, подстанции могут применяться для электроснабжения жилых и общественных объектов, а также промышленных предприятий со второй, первой (вкл. особую группу) категориями надежности электроснабжения.
Схема условного обозначения 2КТПуМБ
Мощность силового трансформатора, кВА | 2х2500 |
Номинальное напряжение стороны ВН, кВ | 6/10 |
Номинальное напряжение стороны НН, кВ | 0,4 |
Схема подключения к сети | Тупиковая (Т) / Проходная (П) |
Высоковольтный вод | Воздушный (В) / Кабельный (К) |
Низковольтный вывод | Воздушный (В) / Кабельный (К) |
Основное комплектующее оборудование подстанции КТПуМБ устанавливается внутри утепленного блочно-модульного здания (БМЗ) из «сэндвич-панелей», состоящего из нескольких готовых модулей (блоков), включающие в себя системы обогрева, освещения и пожарно-охранной сигнализации. При необходимости БМЗ дополняется системами автоматического пожаротушения, вентиляции и кондиционирования. В зависимости от сложности проекта электроснабжения двухтрансформаторная подстанция КТПуМБ может состоять из двух, трех и более модулей (блоков), размер которых учитывает экономическую и эксплуатационную целесообразность, а также предусматривает возможность перевоза на автомобильном транспорте.
Сторона высокого напряжения ВН имеет два ввода, которые могут быть воздушными или кабельными. Низковольтные выводы также - воздушные или кабельные. Распределительные устройства высокого напряжения (РУВН) и низкого напряжения (РУНН) комплектуются согласно опросным листам
Подстанции КТПуМБ снабжаются как масляными, так и сухими силовыми трансформаторами.
Для особой группы первой категории надежности электроснабжения подстанция должна снабжаться третьим независимым источником питания, которым может быть дизельная электростанция (ДЭС) или аккумуляторные батареи.
Комплектные трансформаторные подстанции 2КТПуМБ модульно-блочные комплектуются по опросным листам, которые согласуются с заказчиком.
По всем возникшим вопросам обращайтесь по телефону:
8 (7212) 41-17-55
8 (701) 520-33-30
Почему выбирают нас?
Гарантия качества и надежности поставляемой продукции
Квалифицированные специалисты
Гарантия соблюдения сроков выполнения заказа
Выгодные цены за счет собственного производства
Основные | |
---|---|
Производитель | WEC.kz |
Страна производитель | Казахстан |
Частота тока | 50 Гц |
Тип трансформаторной подстанции по мобильности | Стационарная |
Мощность трансформатора | 2500 кВА |
Род установки | Открытый воздуха |
Количество фаз | 3 |
Номинальное напряжение на стороне низшего напряжения | 0.4 кВ |
Номинальное напряжение на стороне высшего напряжения | 10 кВ |
Тип трансформатора | Понижающий |
Конструкция трансформаторной подстанции | Блочная |
Количество трансформаторов в станции | 2 |
Пользовательские характеристики | |
Вывод на стороне низкого напряжения | Воздушный/Кабельный |
Мощность силового трансформатора: | 250, 400, 630, 1000, 1600, 2500 кВА |
Номинальное напряжение на стороне ВН: | 6-10 кВ |
Ввод на стороне высокого напряжения | Воздушный/Кабельный |
Номинальное напряжение на стороне НН: | 0,4 кВ |
Буквенное обозначение изделия: | 2КТПуМБ |
- Цена: Цену уточняйте
