ПКТП 160-10(6)/0,4 передвижная трансформаторная подстанция
- Под заказ
Отправка с 10 ноября 2024Цену уточняйте
- +7 (701) 520-33-30 Евгений, технический отдел

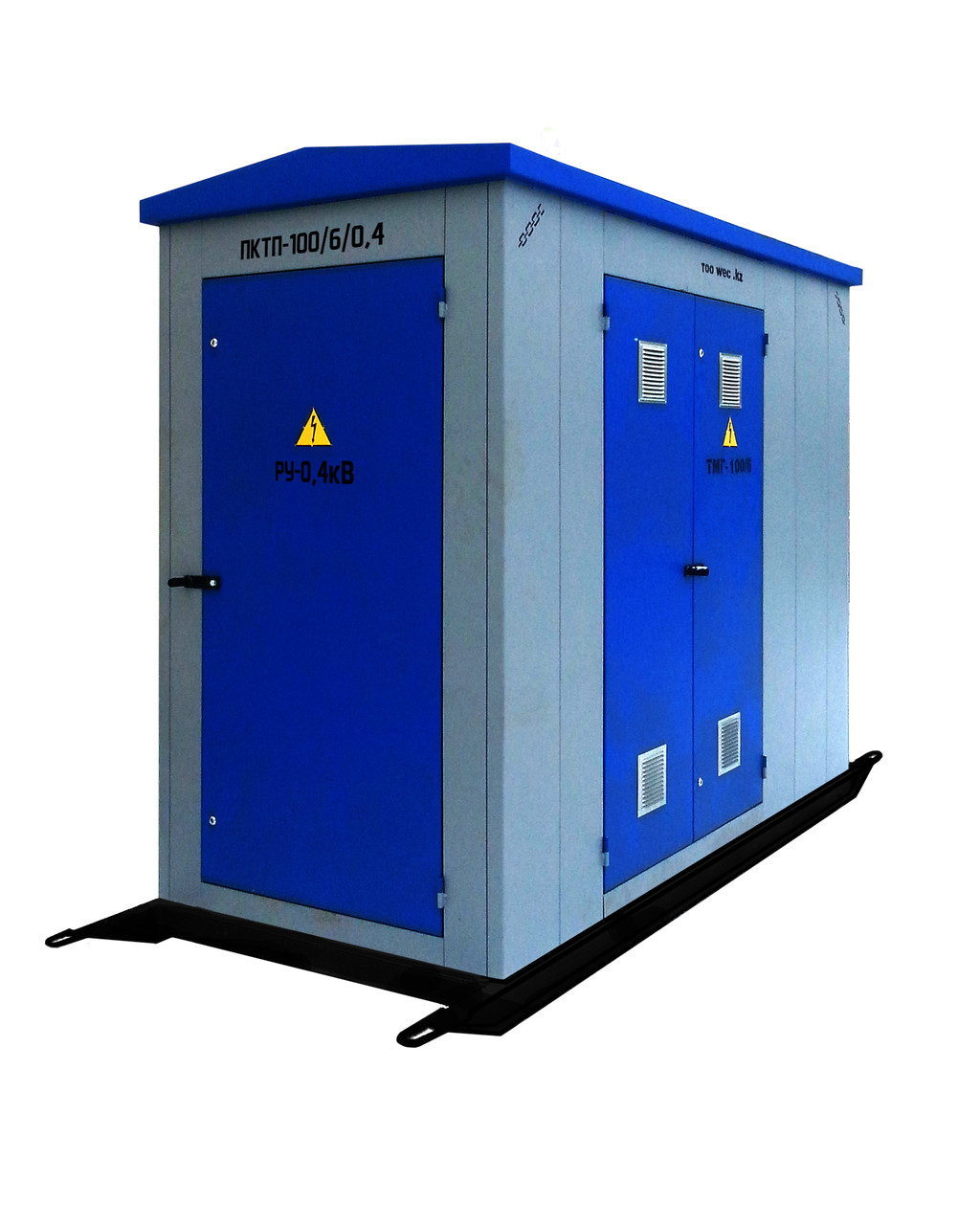

Передвижная комплектная трансформаторная подстанция ПКТП 160-10(6)/0,4кВ
Передвижная комплектная трансформаторная подстанция ПКТП представляют собой однотрансформаторную подстанцию наружной установки (киоскового типа) установленную на металлическую конструкцию - раму с салазками, которая обеспечивает мобильность и позволяет транспортировать подстанцию по рыхлому и каменистому грунту. Подстанции ПКТП предназначены для приема электрической энергии трехфазного переменного тока частоты 50Гц, напряжением 6 или 10кВ, преобразования её в электроэнергию напряжением 0,4кВ (400В) и глухозаземленной нейтралью.
ПКТП применяются для электроснабжения потребителей на рудных, угольных и прочих карьерах, которые осуществляют добычу ископаемых так называемым открытым методом, небольших промышленных и строительных объектах, а также для сезонных или временных потребителей в районах с умеренным климатом (от -45oС до +40oС) с 3-й категорией надежности электроснабжения.
Подстанции ПКТП снабжаются как масляными, так и сухими силовыми трансформаторами.
По типу исполнения ПКТП бывают проходные и тупиковые.
ПКТП выпускаются с воздушным или кабельным вводом.
| Мощность силового трансформатора, кВА | 160 |
| Номинальное напряжение стороны ВН, кВ | 6/10 |
| Номинальное напряжение стороны НН, кВ | 0,4 |
| Схема подключения к сети | Тупиковая (Т) / Проходная (П) |
| Высоковольтный вод | Воздушный (В) / Кабельный (К) |
| Низковольтный вывод | Воздушный (В) / Кабельный (К) |
Сторона высокого напряжения ВН снабжена выключателем нагрузки (или разъединителем) с заземляющими ножами, пробивными разрядниками (для защиты от атмосферных перенапряжений), высоковольтными предохранителями.
На вводе распределительного устройства стороны низкого напряжения РУНН устанавливается рубильник или автомат. На отходящих фидерах (линиях) низковольтные автоматы или блоки рубильник-предохранитель.
Вывод кабельный или воздушный. В случае с воздушным вводом (выводом) комплект поставки ПКТП дополняется башней воздушного высоковольтного ввода (низковольтного вывода) с траверсой, с изоляторами и разрядниками.
Передвижные комплектные трансформаторные подстанции ПКТП комплектуются по опросным листам, которые согласуются с заказчиком.
скачать_опросный лист для заказа КТП
По всем возникшим вопросам обращайтесь по телефону:
8 (7212) 41-17-55
8 (701) 520-33-30
Почему выбирают нас?
Гарантия качества и надежности поставляемой продукции
Квалифицированные специалисты
Гарантия соблюдения сроков выполнения заказа
Выгодные цены за счет собственного производства
| Основные | |
|---|---|
| Производитель | WEC.kz |
| Номинальное напряжение на стороне высшего напряжения | 10 кВ |
| Частота тока | 50 Гц |
| Тип трансформаторной подстанции по мобильности | Передвижная |
| Мощность трансформатора | 160 кВА |
| Род установки | Открытый воздуха |
| Количество фаз | 3 |
| Номинальное напряжение на стороне низшего напряжения | 0.4 кВ |
| Страна производитель | Казахстан |
| Тип трансформатора | Понижающий |
| Конструкция трансформаторной подстанции | Киосковая |
| Количество трансформаторов в станции | 1 |
- Цена: Цену уточняйте
