Трансформаторные подстанции КТП 25-250кВА, 10(6)/0,4кВ сельские





Изготовление комплектных трансформаторных подстанций КТП сельского типа мощностью от 25 до 250кВА класса напряжения 10(6)/0,4кВ











Схема условного обозначения

Описание КТП

Комплектные трансформаторные подстанции КТП сельского типа служат для приема электрической энергии трехфазного переменного тока частоты 50Гц, напряжением 6 или 10кВ, преобразования её в электроэнергию напряжением 0,4кВ (400В) и снабжения потребителей в районах с умеренным климатом (от -45oС до +40oС) с 3-й категорией надежности электроснабжения.

КТП выпускаются с воздушным вводом. Сторона высокого напряжения ВН снабжена пробивными разрядниками (для защиты от атмосферных перенапряжений) и высоковольтными предохранителями.

На вводе распределительного устройства стороны низкого напряжения РУНН устанавливается рубильник или автомат. На отходящих фидерах (линиях) низковольтные автоматы или блоки рубильник-предохранитель.

Вывод кабельный или воздушный. В случае с воздушным выводом комплект поставки КТП дополняется траверсой с изоляторами и разрядниками.

По требованию заказчика комплект КТП дополняется:

  • счетчиком электроэнергии любой модификации.
  • фидером уличного освещения с устройством ручного (автоматического) включения и отключения
  • разъединителем РЛНД с приводом ПРНЗ (устанавливается на ближайшей опоре для подключения КТП к ЛЭП)



Принципиальная электрическая однолинейная схема подстанции КТП сельского типа

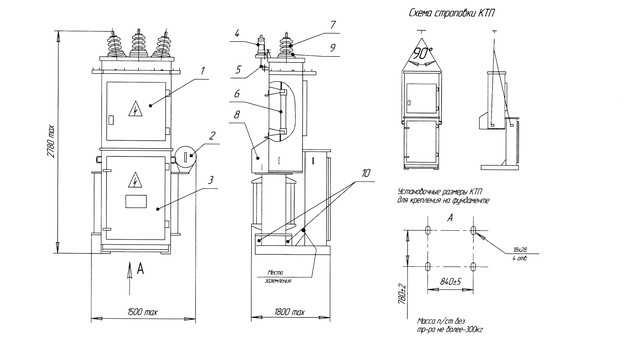

Габаритные размеры



   скачать опросной лист для заказа КТП
