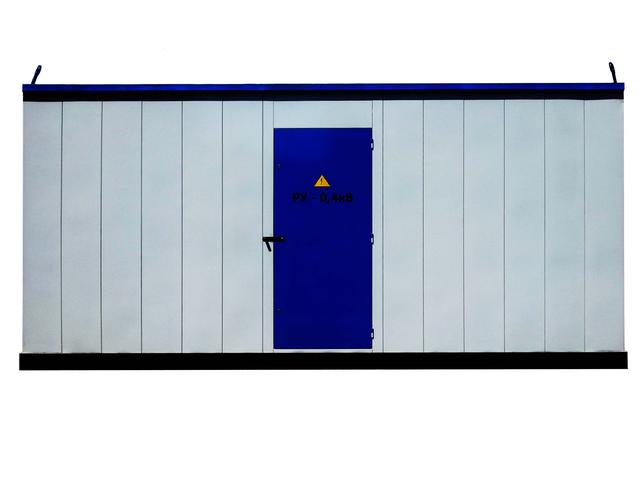

Трансформаторные подстанции КТПН, 2КТПН 25-2500кВА, 10(6)/0,4кВ наружные
Изготовление комплектных трансформаторных подстанций КТПН, 2КТПН наружных, класса напряжения 10(6)/0,4кВ, мощностью от 25 до 2500 кВА
Схема условного обозначения КТПН
Описание КТПН, 2КТПН
Одно-, двух- трансформаторные подстанции КТПН, 2КТПН наружной установки предназначены для приема электрической энергии трехфазного переменного тока частоты 50Гц, напряжением 6 или 10кВ, преобразования её в электроэнергию напряжением 0,4кВ (400В). Подстанции служат для электроснабжения напряжением 0,4кВ городских, промышленных и сельскохозяйственных объектов, а также строительных площадок в районах с умеренным климатом (от -45oС до +40oС) со 2-й или 3-й категорией надежности электроснабжения.
Подстанции КТПН, 2КТПН снабжаются как масляными, так и сухими силовыми трансформаторами.
По типу исполнения КТПН, 2КТПН бывают проходные и тупиковые.
По типу обслуживания КТПН, 2КТПН могут быть с коридорами обслуживания или без.
КТПН, 2КТПН выпускаются с воздушными или кабельными вводами.
На вводе (вводах) распределительного устройства стороны низкого напряжения РУНН устанавливаются рубильник(и) или автомат(ы). На отходящих фидерах (линиях) низковольтные автоматы или блоки рубильник-предохранитель.
Выводы кабельные или воздушные. В случае с воздушным вывод(ом/ами) комплект поставки КТПН, 2КТПН дополняется траверс(ой/ами) с изоляторами и разрядниками.
По требованию заказчика комплект КТПН, 2КТПН дополняется:
- счетчик(ом/ами) электроэнергии любой модификации.
- ящиком управления освещением с устройством ручного (автоматического) включения и отключения
- разъединителем РЛНД с приводом ПРНЗ (устанавливается на ближайшей опоре для подключения КТПН к ЛЭП)
и др.
